Większość z nas zna pojęcie mocy czynnej – to ona zasila nasze urządzenia. Ale istnieje też mniej znana moc bierna, która choć nie wykonuje pracy, jest niezbędna do działania wielu urządzeń, zwłaszcza tych indukcyjnych i pojemnościowych.
Moc bierna wpływa na efektywność sieci i może generować dodatkowe koszty, jeśli jej pobór przekracza dopuszczalne normy. Dlatego tak ważne jest jej monitorowanie i kompensacja, zwłaszcza w firmach i instalacjach przemysłowych.
Definicja mocy biernej
Moc bierna to rodzaj energii elektrycznej, która nie zasila urządzeń, ale jest potrzebna do ich działania. Występuje w instalacjach, gdzie dochodzi do przesunięcia fazy między prądem a napięciem — czyli np. w silnikach, transformatorach czy kondensatorach. Choć nie wykonuje pracy, umożliwia powstawanie pól magnetycznych i elektrycznych niezbędnych w wielu urządzeniach.
Wyróżniamy dwa typy mocy biernej:
- Indukcyjna – generowana przez urządzenia z cewkami, np. silniki i transformatory.
- Pojemnościowa – wytwarzana przez urządzenia z kondensatorami.
Nadmiar mocy biernej obciąża sieć energetyczną i może prowadzić do strat energii. Dlatego jej poziom jest monitorowany, a firmy przekraczające dopuszczalne wartości płacą dodatkowe opłaty. Aby tego uniknąć, stosuje się tzw. kompensację mocy biernej – np. poprzez baterie kondensatorów, które równoważą przepływ tej energii i poprawiają współczynnik mocy.
Przykłady z życia: jak moc bierna wpływa na firmy?
Aby lepiej zrozumieć znaczenie mocy biernej, warto spojrzeć na kilka przykładów praktycznych:
Zakład przemysłowy z silnikami indukcyjnymi
W dużym zakładzie produkcyjnym działa linia montażowa z kilkunastoma silnikami indukcyjnymi. Te urządzenia generują znaczną ilość mocy biernej indukcyjnej. Bez zastosowania kompensatorów, zakład przekracza dopuszczalne limity poboru mocy biernej ustalone przez operatora sieci. W rezultacie firma otrzymuje dodatkowe opłaty na rachunkach za energię – nawet kilkanaście tysięcy złotych miesięcznie.
Firma bez kompensatora mocy biernej
Mała firma usługowa korzysta z kilku klimatyzatorów, świetlówek oraz urządzeń z transformatorami. Mimo niewielkiego poboru mocy czynnej, urządzenia te wytwarzają moc bierną. Brak kompensatora skutkuje zaniżonym współczynnikiem mocy (cos φ), co powoduje naliczenie dodatkowych opłat przez dostawcę energii. Po zainstalowaniu prostej baterii kondensatorów, współczynnik mocy wraca do akceptowalnego poziomu, a rachunki za prąd spadają o 15–20%.
Wniosek: Nawet niewielkie firmy mogą odczuć skutki nadmiernej mocy biernej, dlatego warto kontrolować jej poziom i wdrażać kompensację tam, gdzie to konieczne.
Jak mierzyć moc bierną?
Moc bierna jest składową mocy pozornej w obwodach elektrycznych związanej z przesunięciem fazowym pomiędzy napięciem i prądem. Jest to energia, która nie wykonuje pracy, ale jest niezbędna do prawidłowego funkcjonowania niektórych urządzeń elektrycznych, takich jak silniki indukcyjne czy transformatory. Do pomiaru mocy biernej stosuje się różne metody i przyrządy, zależnie od wymaganej dokładności i specyfiki obciążenia elektrycznego.
W przypadku prostych zastosowań, gdzie dokładność pomiaru nie jest krytyczna, można skorzystać z multimetrów cyfrowych z funkcją pomiaru mocy biernej. Te urządzenia mogą wyświetlać wartość mocy biernej bezpośrednio lub poprzez pomiar skutecznego napięcia i prądu oraz kąta przesunięcia fazowego, który jest wyrażany za pomocą współczynnika mocy. Współczynnik mocy, oznaczany jako tg φ, wskazuje stosunek mocy biernej do mocy czynnej i jest kluczowy w rozliczaniu poboru energii elektrycznej.
W bardziej zaawansowanych zastosowaniach, zwłaszcza tam, gdzie dokładność pomiaru ma kluczowe znaczenie, wykorzystuje się specjalistyczne analizatory sieci elektrycznych. Te urządzenia są w stanie bardzo precyzyjnie mierzyć nie tylko moc bierną, ale również inne parametry sieci, takie jak moc czynna, zajmują się analizą jakości energii oraz mogą monitorować wielkości przebiegające w sieci w czasie rzeczywistym. Analizatory te mierzą przesunięcie fazowe pomiędzy napięciem a prądem, a następnie obliczają moc bierną jako iloczyn efektywnych wartości napięcia i prądu oraz sinusa przesunięcia fazowego. Wysokiej klasy analizatory są niezbędne przy bardziej skomplikowanych systemach wymagających precyzyjnej kompensacji mocy biernej oraz przy rozliczeniach w obrocie energią elektryczną.
Opłaty za moc bierną – kiedy są naliczane?
W Polsce operatorzy systemów dystrybucyjnych (OSD) naliczają opłaty za ponadumowny pobór mocy biernej. Zasady te są określone w taryfach publikowanych corocznie przez poszczególnych dostawców energii.
Przykładowe wartości progowe:
- Dla mocy biernej indukcyjnej: opłaty naliczane są, gdy współczynnik mocy czynnej (cos φ) spada poniżej 0,9.
- Dla mocy biernej pojemnościowej: często stosuje się granicę cos φ > 0,95.
- Niektórzy operatorzy wyznaczają dopuszczalny stosunek mocy biernej do czynnej (np. tg φ = 0,4), a przekroczenie tego progu oznacza naliczenie opłat.
Przykład:
Jeśli firma pobiera 1000 kWh mocy czynnej i 500 kVArh mocy biernej, a jej współczynnik mocy spada poniżej 0,9 – może zostać obciążona dodatkową opłatą nawet rzędu 0,15–0,30 zł za każdy kVArh mocy biernej przekraczającej normy.
Taryfy można znaleźć na stronach internetowych OSD, takich jak:
Wniosek: Nawet nieznaczne przekroczenie dopuszczalnego poziomu mocy biernej może prowadzić do znacznych kosztów w skali miesiąca. Dlatego warto monitorować współczynnik mocy i stosować kompensację.
Jakie znaczenie ma moc bierna przy zarządzaniu energią?
Moc bierna pełni kluczową rolę w zarządzaniu energią elektryczną, pomimo że nie jest wykorzystywana bezpośrednio do wykonywania pracy, jak ma to miejsce w przypadku mocy czynnej. Moc bierna, zarówno indukcyjna jak i pojemnościowa, jest niezbędna do prawidłowego funkcjonowania urządzeń elektrycznych, które opierają swoje działanie na polach magnetycznych i elektrycznych, takich jak silniki, transformatory czy oświetlenie LED. Choć moc bierna nie jest przekształcana bezpośrednio na pracę, jej obecność jest niezbędna do utrzymania fazy napięcia i prądu, co zapewnia efektywny przepływ energii elektrycznej w sieci. Ponadto, nadmierny pobór mocy biernej może prowadzić do przeciążeń i strat w sieci energetycznej, co zmusza operatorów sieci do wdrażania środków kompensacyjnych w celu zwiększenia efektywności i bezpieczeństwa dostaw energii elektrycznej.
Kompensacja mocy biernej to proces, który ma na celu zminimalizowanie negatywnych skutków związanych z poborem mocy biernej. W przypadkach, gdy odbiornik pobiera więcej mocy biernej niż jest to niezbędne do jego pracy lub w sytuacji przekroczenia dopuszczalnego limitu poboru mocy, konieczne jest wprowadzenie rozwiązań zmniejszających oddziaływanie tej mocy na cały system energetyczny. Do metod kompensacji należy instalowanie urządzeń kompensacyjnych takich jak kondensatory lub kompensatory mocy biernej, które wytworzają przeciwną energię bierną w pobliżu odbiornika. Dzięki temu energia bierna przepływa już tylko pomiędzy kompensatorem mocy biernej i odbiornikiem, co prowadzi do obniżenia wartości mocy biernej w sieci, a tym samym do zmniejszenia strat mocy oraz poprawy współczynnika mocy.
Ponieważ zakłady energetyczne stosują opłaty za energię bierną oraz mogą nałożyć dodatkowe opłaty wynikające z przekroczenia dopuszczalnego limitu poboru mocy, z zarządczego punktu widzenia, kontrolowanie i optymalizowanie poboru energii biernej jest równie ważne jak dbanie o efektywność poboru mocy czynnej. Nadmierny współczynnik mocy biernej, zwłaszcza gdy jest on indukcyjny lub pojemnościowy i wynika z ponadumownego poboru energii biernej, wpływa na wysokość rachunków za energię. Zatem stosowanie rozwiązań redukujących pobór mocy biernej, w tym kompensacja mocy biernej, pozwala na obniżenie operacyjnych kosztów związanych z eksploatacją urządzeń elektrycznych oraz na unikanie dodatkowych opłat za nadwyżkę energii biernej.
Moc czynna, bierna i pozorna prównanie
| Kryterium | Moc czynna (P) | Moc bierna (Q) | Moc pozorna (S) |
|---|
| Co to jest? | Część mocy pobieranej przez odbiornik, która jest zamieniana na pożyteczną pracę lub ciepło. | Moc związana z energią oscylującą między źródłem a odbiornikiem, magazynowaną na przemian w polach elektrycznych lub magnetycznych – nie zamienia się bezpośrednio na pracę. | Łączna moc pobierana z sieci w obwodzie AC, uwzględniająca zarówno moc czynną, jak i bierną (sumaryczne zapotrzebowanie na moc). |
| Czy wykonuje pracę? | Tak. To moc użyteczna – wykonuje faktyczną pracę (zasila działanie urządzeń, generuje ciepło, ruch, światło itp.). | Nie. Nie wykonuje pracy użytecznej – krąży tam i z powrotem między źródłem a odbiornikiem i nie przyczynia się bezpośrednio do wykonania pracy. | Nie bezpośrednio. Jest to jedynie suma mocy czynnej (pracującej) i biernej (niepracującej) – sama moc pozorna jako całość nie wykonuje pracy, a jedynie łączy te dwa aspekty. |
| W jakich urządzeniach występuje? | We wszystkich urządzeniach elektrycznych, które zużywają energię na działanie. Np. zwykła żarówka, grzałka, komputer czy silnik pobierają moc czynną, bo zamieniają energię elektryczną na światło, ciepło lub pracę mechaniczną. | Głównie w urządzeniach indukcyjnych i pojemnościowych (z cewkami lub kondensatorami). Np. silniki elektryczne, transformatory, świetlówki (lampy z dławikiem) – pobierają moc bierną do wytworzenia niezbędnego pola magnetycznego lub elektrycznego. | W każdym urządzeniu i obwodzie prądu przemiennego występuje moc pozorna jako łączny pobór mocy z sieci. Określa ona całkowite obciążenie źródła – np. transformatory, zasilacze UPS czy generatory są projektowane w oparciu o moc pozorną (podawaną w VA), którą muszą dostarczyć. |
| Czy podlega opłacie? | Tak. To za moc czynną (energię czynną) płacimy w rachunkach za prąd. Liczniki energii mierzą zużycie energii czynnej w kWh, na podstawie którego naliczana jest opłata. | Nie (dla gospodarstw domowych). Standardowy licznik energii nie nalicza opłat za moc bierną – w domu nie płacimy za nią bezpośrednio. Jednak w przypadku dużych odbiorców (np. zakładów przemysłowych) dostawca może naliczać dodatkowe opłaty/kary za nadmierny pobór energii biernej ponad normę (przy niskim współczynniku mocy). | Nie (bezpośrednio). Moc pozorna nie jest osobno rozliczana przez dostawcę (liczniki domowe rejestrują tylko moc czynną). Jest to wielkość techniczna – wysoka moc pozorna obciąża sieć i wymaga odpowiednio większej infrastruktury (większy prąd i moc przyłączeniowa), ale użytkownik nie płaci za nią wprost na rachunku. |
| Jak ją mierzyć? | Wyrażana w watach (W). Mierzy się ją watomierzem – typowy domowy licznik energii elektrycznej zlicza właśnie zużycie mocy czynnej (kWh). | Wyrażana w varach (var). Mierzy się za pomocą specjalnego miernika zwanego varomierzem albo wylicza z przesunięcia faz między prądem a napięciem. Nowoczesne liczniki przemysłowe mogą rejestrować zużytą energię bierną (kvarh), ale w domu zazwyczaj nie monitoruje się mocy biernej. | Wyrażana w volt-amperach (VA). Można ją obliczyć jako iloczyn napięcia i prądu (S = U·I) lub ze wzoru S = √(P² + Q²). W praktyce mierzy się ją pośrednio – np. korzystając z miernika parametrów sieci, który oblicza moc pozorną na podstawie zmierzonego napięcia, prądu i kąta fazowego. |
Wzrost opłat przy spadku współczynnika mocy

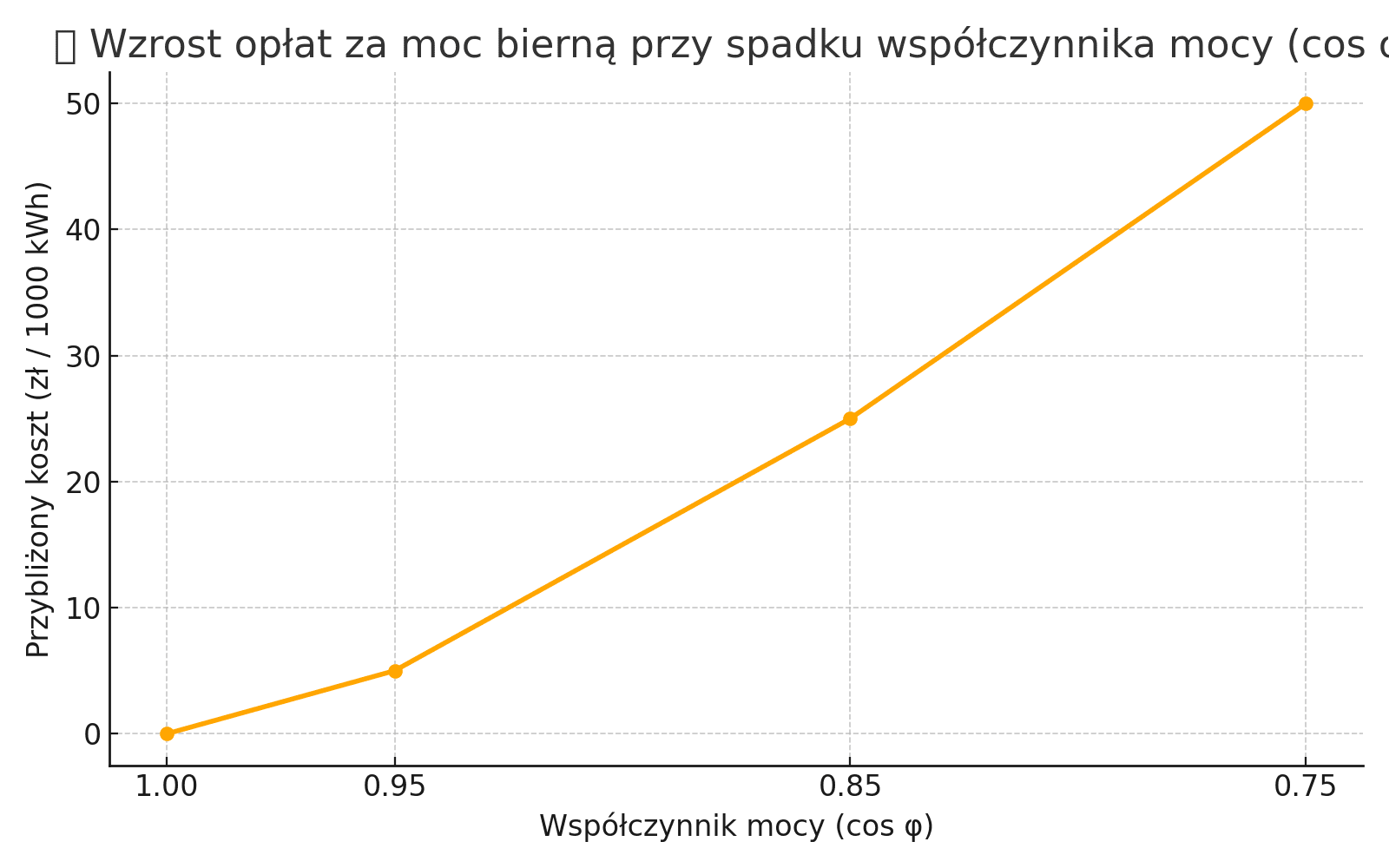

Poniższy wykres ilustruje, jak zmieniają się koszty poboru energii biernej w zależności od wartości współczynnika mocy (cos φ). Im niższy cos φ, tym większe opłaty doliczane przez operatorów sieci dystrybucyjnych.
Wniosek: Nawet niewielki spadek efektywności energetycznej może prowadzić do istotnych kosztów. Dlatego warto utrzymywać cos φ możliwie blisko 1,00 i stosować kompensację mocy biernej.
Podsumowanie
Moc bierna pełni w systemie elektrycznym rolę katalizatora, umożliwiając prawidłowe funkcjonowanie urządzeń indukcyjnych i pojemnościowych. Jej obecność jest niezbędna dla sprawnego działania takich odbiorników jak silniki, transformatory czy oświetlenie LED, jednak nadmiar mocy biernej prowadzi do niepożądanych skutków. Ponadumowny pobór energii biernej może powodować większe straty w sieci oraz potrzebę stosowania przewodów o większym przekroju, co zwiększa koszty infrastruktury. Kwestia zarządzania mocą bierną staje się ważna zwłaszcza w przypadku dużych instalacji przemysłowych i komercyjnych, gdzie opłata za moc bierną stanowi znaczny procent rachunków za energię.
Kompensacja mocy biernej jest techniką, która pozwala zredukować te dodatkowe koszty i poprawić efektywność całego systemu elektrycznego. Używając odpowiednich urządzeń kompensacyjnych, takich jak kondensatory czy kompensatory mocy biernej, możliwe jest zbilansowanie poboru mocy biernej indukcyjnej generowanej przez odbiorniki i w efekcie podniesienie współczynnika mocy. To z kolei prowadzi do obniżenia poboru mocy biernej z sieci, co może skutkować znaczącymi oszczędnościami w opłatach za energię elektryczną oraz przyczynić się do podniesienia stabilności i efektywności pracy systemu energetycznego.
